B/HXN 型给水沉淀池泵 / 虹吸式吸泥机，主要应用于给水净化厂沉淀池，承担排除池底沉淀污泥的功能。依据沉淀池池型差异，该设备可分为平流沉淀池吸泥机与斜管沉淀池吸泥机两类。
设备型号由沉淀池池型代号、功能属性及沉淀池宽度（净空，单位：m）构成。其中，沉淀池池型代号规定为：P 代表平流，X 代表斜管；型号整体体现 “泵 / 虹吸两用型吸泥机” 属性，具体表述为：平流式吸泥机型号为 PHXN-，斜管式吸泥机型号为 XHXN-，可根据实际沉淀池宽度参数补充完整型号。
B/HXN 型系列吸泥机的设计，基于我国多年来相关设备的设计与运行经验，选用改革开放后国产更新换代的元器件打造，具备以下特点：
吸泥部件优化：采用潜水无堵塞泵进行吸泥作业，支持全扬程运行，设备性能稳定且重量较轻。相比传统液下泵，有效避免了因轴长引发振动导致的磨损问题，同时降低了安装与维修的操作难度。
吸泥系统适配性强：搭配本公司小容量潜污泵，可构建 “单泵单吸泥咀” 的吸泥系统。即便沉淀池出水端采用纵向出水槽及支墩的给水工艺布置，吸泥机仍能顺畅运行，保障沉淀池全长范围内的排泥效果。
泵 / 虹吸两用设计：在具备虹吸排泥条件的沉淀池场景中，能借助出水堰与排泥口的位差实现功能切换。潜污泵启动排泥后，切断电源即可由泵吸模式转换为虹吸模式，无需额外系统抽空装置，同时达到省水节能的效果。
操作与管理便捷：因无需配备抽真空装置，设备操作流程简化，且便于实现自动化控制与微机管理，降低人工干预成本。
主梁结构合理：针对不同跨度沉淀池适配差异化主梁设计：大跨度平流沉淀池吸泥机采用桁架式或 “L” 型组合梁；中、小跨度斜管沉淀池吸泥机采用单管式梁、双管式梁或型钢梁。尤其在斜管沉淀池应用中，水中吸输泥管兼具通道与承载构件功能，减少材料消耗的同时，简化制造与维护流程。
传动装置可选配：驱动装置关键部件可选用轴装式或法兰安装式减速器，无需配备联轴器，省去对中操作步骤，整体结构紧凑，传动效率较高且设备重量较轻。

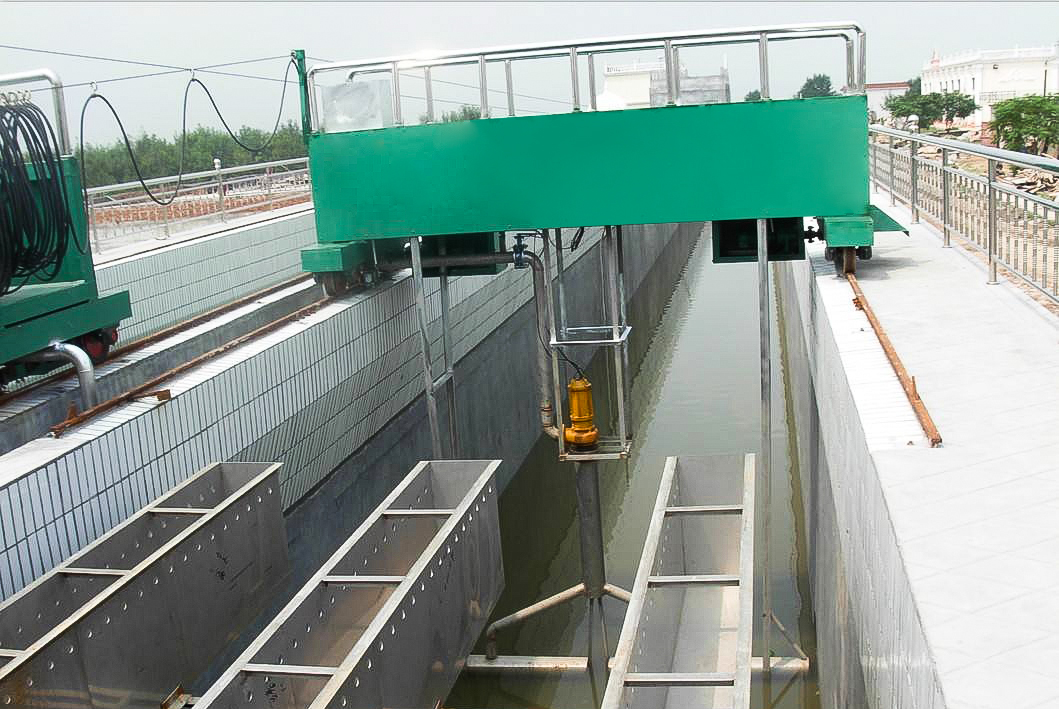

如图 1~2 所示，设备主要由吸输泥系统（含多台潜水无堵塞泵）、断流阀、主梁、端梁、驱动装置、轨道及控制柜等部件组成。
泵吸排泥阶段：驱动装置带动端梁及主梁，沿池面铺设的轨道行驶；随主梁移动的潜污泵将池底沉积的污泥吸入，再通过输泥管排至池外排泥沟。
虹吸排泥切换（适用于具备虹吸条件场景）：当沉淀池出水堰与排泥口位差不小于 3 米时，潜污泵启动排泥后切断电源，排泥方式自动由泵吸切换为虹吸。
排泥停止操作：若需停止排泥，打开断流阀使大量空气进入输泥管道，虹吸状态被破坏，排泥过程随即中断。
